Voiture de transfert/RGV multicouche automatique

Voiture de transfert automatique à plusieurs étages (Modèle : BY-RGVM25/3))

Les RGV (véhicules de manutention robotisés) peuvent intégrer divers mécanismes de transfert, tels que des rouleaux, des fourches et des élévateurs, afin de répondre avec flexibilité aux besoins de transfert de différents matériaux, notamment les ébauches de briques, les briques séchées et les blocs finis. Véritables maillons de la chaîne reliant diverses unités de production isolées, les RGV constituent des unités d'exécution clés pour la mise en place d'usines entièrement automatisées et d'une production intelligente. Grâce à leur intégration avec un système de contrôle centralisé, un fonctionnement entièrement automatisé est possible, libérant ainsi les opérateurs des manutentions manuelles et réduisant considérablement le taux de casse des ébauches de briques lors du transfert. Un système de planification des RGV en réseau permet la mise en œuvre d'opérations collaboratives multi-véhicules et l'optimisation des itinéraires, améliorant ainsi considérablement l'efficacité de l'ensemble du système logistique. Dans certains ateliers automatisés de pointe, les RGV à itinéraires fixes et les robots AGV sans rails peuvent collaborer pour construire un réseau logistique intelligent tridimensionnel plus flexible. En tant que nœuds de données, les RGV peuvent fournir en temps réel des informations sur leur état de fonctionnement et leur localisation à la plateforme de données, facilitant ainsi les décisions de production, la prédiction des pannes et la gestion allégée.

Principe de fonctionnement :

Navette chariot

Le servomoteur entraîne les roues de la chenille transversale. La chenille longitudinale de la navette peut être alignée avec les chenilles longitudinales pré-intégrées suivantes : la chenille de sortie des briques humides de la machine à briques, la chenille d’entrée de l’empileur de briques, les chenilles de chaque four de séchage et la chenille de retour/livraison des palettes. Après alignement, le chariot de transport peut entrer et sortir de la navette.

Chariot de transport

Le mécanisme de levage du chariot de transport soulève l'objet, et le chariot se déplace jusqu'à la position cible prédéfinie. Il redescend ensuite pour déposer l'objet, assurant ainsi son transfert d'un emplacement à un autre. (Lorsque le chariot de transport à plusieurs niveaux est levé, il peut s'arrêter à différentes hauteurs afin de répondre aux besoins de stockage et de récupération des fours de cuisson à plusieurs niveaux.)



Lors de la pose des voies, la voie transversale pour la navette et la voie longitudinale pour le chariot de transport sont à des hauteurs différentes, la voie longitudinale du chariot de transport étant plus haute que la voie transversale de la navette.

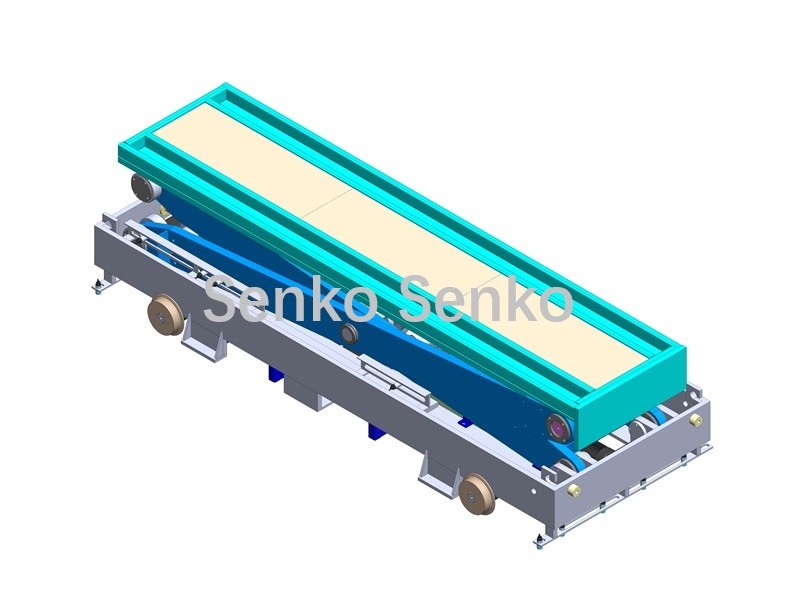

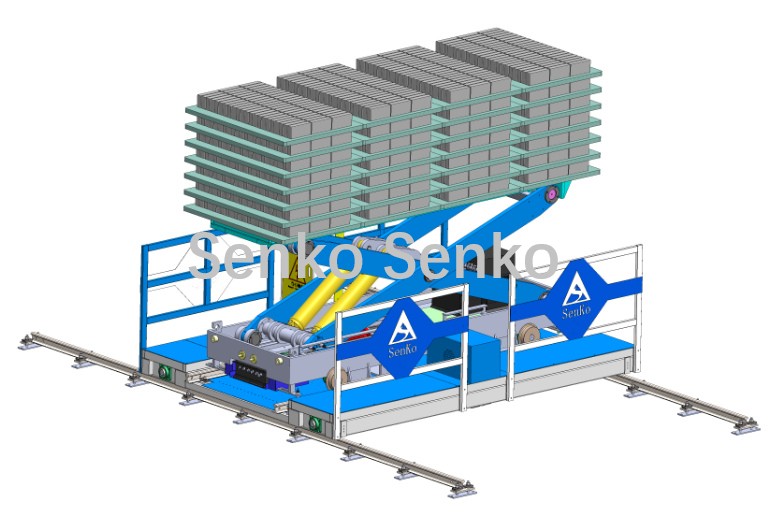

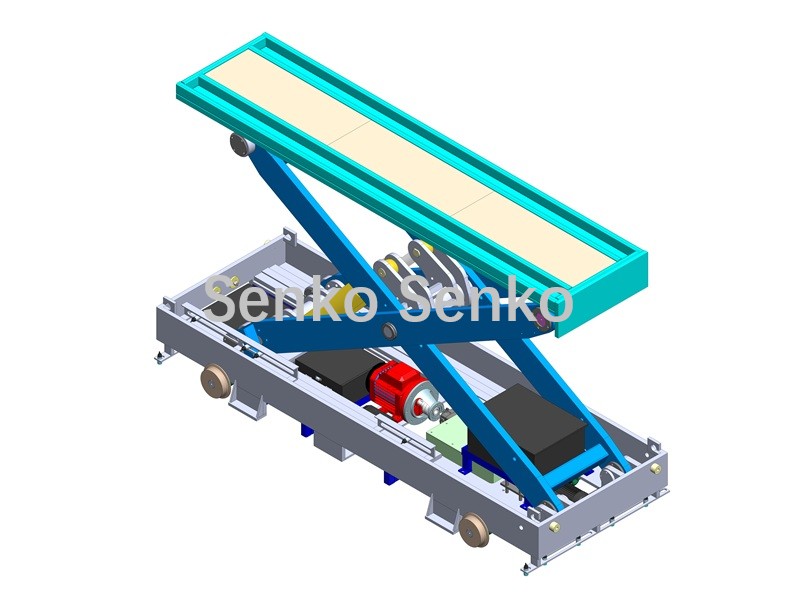

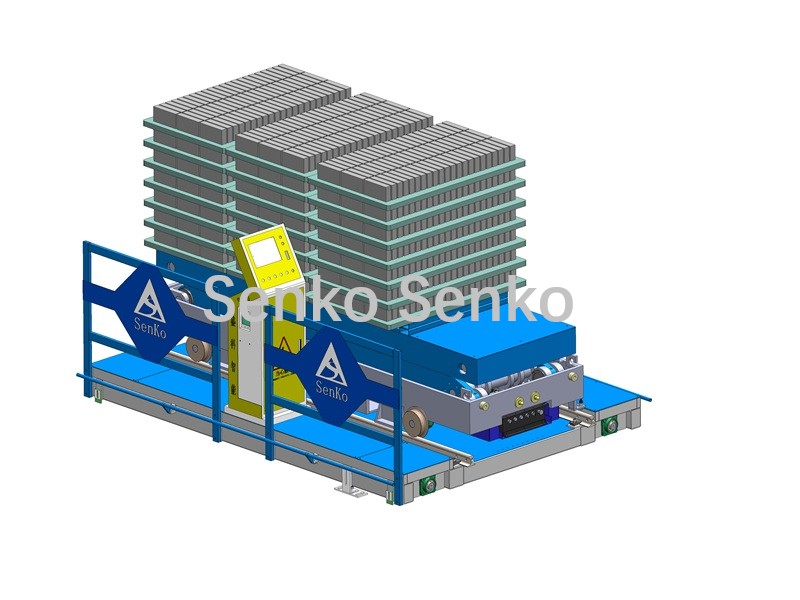

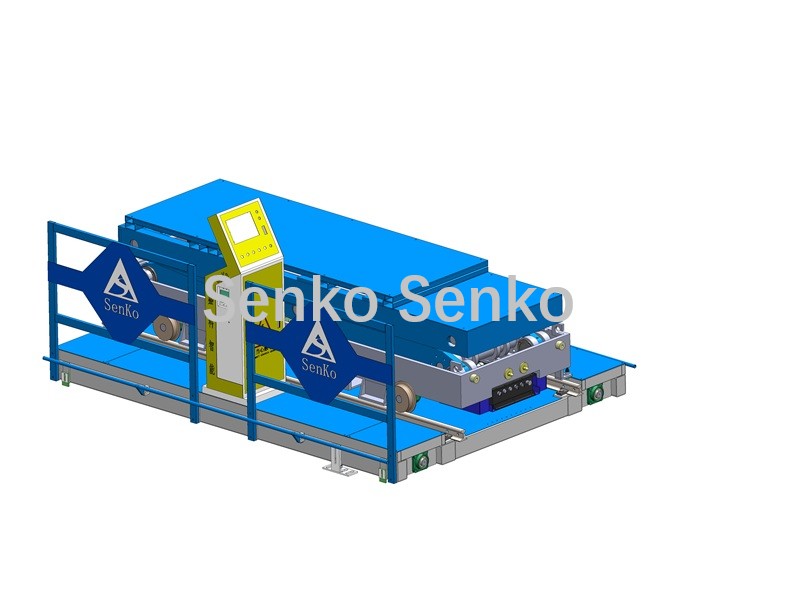

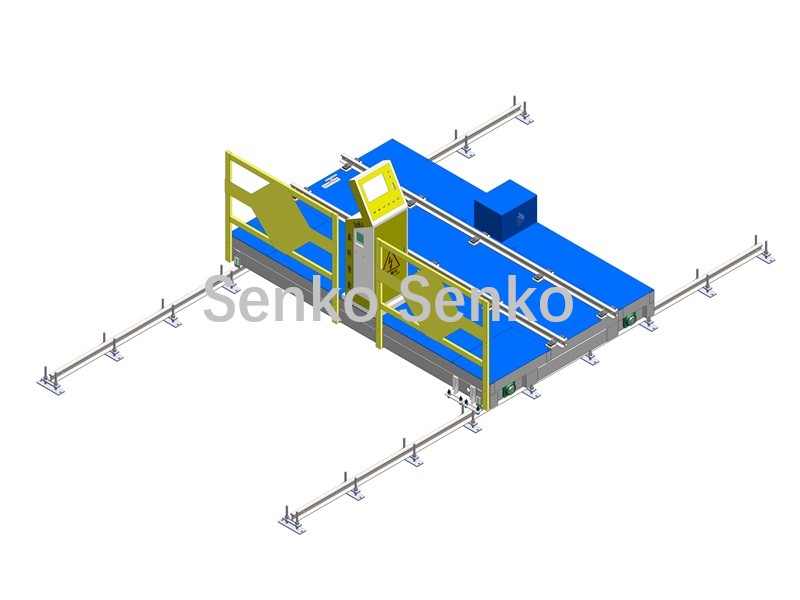

Affichage de la structure :




Informations sur les paramètres :

Article	PAR-RGVM25/3
Transfert de puissance	2 kW (servo)
vitesse de transfert	37 m/min
vitesse du chariot	23 m/min
Charge maximale	5T
Autonomie de la batterie	8 heures/charge complète
temps de charge de la batterie	2,5 à 3 heures
Paiement	T/T ou L/C à vue
Origine du produit	Quanzhou, Fujian, Chine
Port maritime	Xiamen
Délai de mise en œuvre	15 jours



Avantages du produit :

1. Entraînement par moteur CC, fournissant une force de démarrage puissante et une forte capacité de surcharge ;

2. Crémaillère à servomoteur pour un positionnement précis ;

3. Alimenté par batterie au lithium, éliminant le besoin d'isolation des rails et facilitant la construction et la maintenance ;

4. Le chargeur rapide intelligent recharge automatiquement à un emplacement désigné lorsque la batterie est faible, sans nécessiter d'intervention manuelle ;

5. Une seule navette peut transporter plusieurs chariots de transport, permettant un transport simultané à l'intérieur et à l'extérieur du four.

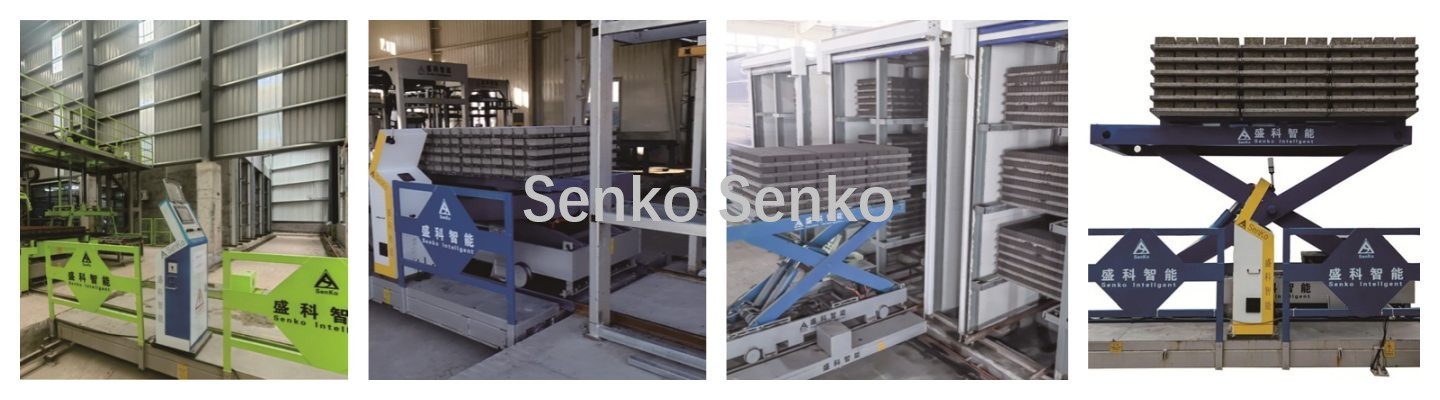

Application:
