L'empileur intelligent de briques et de blocs est un équipement d'empilage de briques conçu grâce à une technologie brevetée, avec des espaces réservés pour l'agencement de l'empilage. Ce système d'empilage de briques/blocs résout les problèmes liés à l'empilage manuel, à la forte intensité de main-d'œuvre, à la faible productivité et à la faible mécanisation du chargement et du déchargement des produits finis, rencontrés sur les lignes de production de blocs classiques. Cet équipement représente le système d'empilage rapide le plus récent. Généralement, il est installé indépendamment, à proximité de la chambre de séchage des produits. Pour les produits ayant atteint leur pleine maturité, l'empilage peut se faire sur place ou en continu sur la ligne de production de blocs.
Empileur de briques/blocs entièrement servo-commandé (Modèle : MDJ-Z1200B)
La machine complète se compose d'un élévateur à palettes pour briques/blocs durcis, d'une unité d'empilage principale, d'un retourneur de palettes, d'un palettiseur, etc., permettant ainsi la réalisation de palettes sans fond pour l'empilage des briques. Entraînée par des servomoteurs et un système pneumatique, elle est également équipée d'un variateur de fréquence électrique. Cette machine se caractérise par son intelligence, sa stabilité, sa rapidité, sa faible consommation d'énergie et son faible encombrement. Hautement automatisée, elle est pilotée par une armoire électrique, ce qui permet de réduire les coûts de main-d'œuvre tout en améliorant l'efficacité et la productivité.

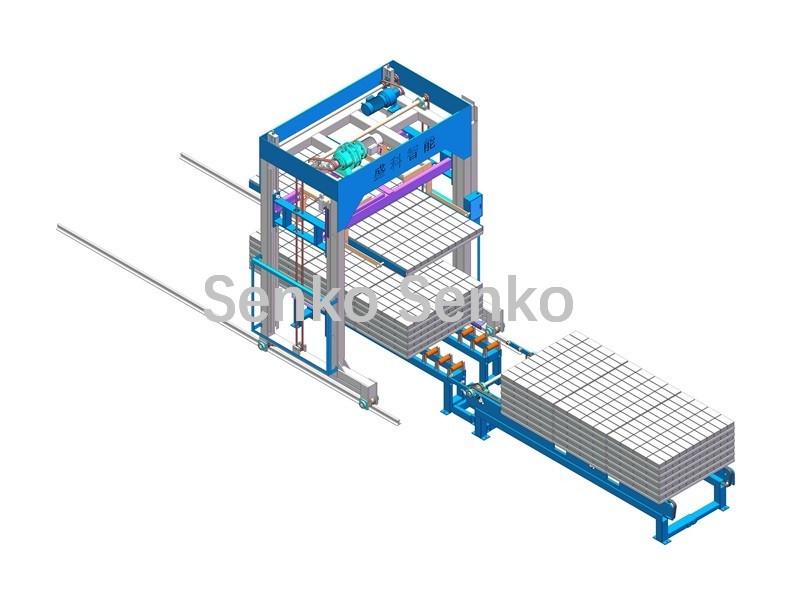

Machine de levage pour palettes chargées de briques/blocs :
Les palettes de briques/blocs durcis, acheminées par chariot élévateur, sont transportées vers la zone de stockage des palettes. L'engin de levage saisit les palettes de briques couche par couche, par l'avant et par l'arrière, et les envoie sur le convoyeur avant le déconditionnement des palettes.

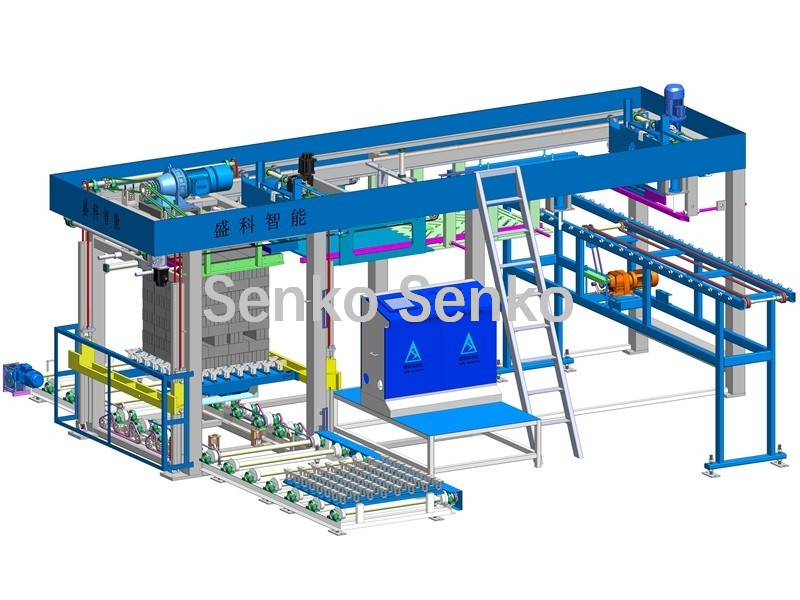

Machine d'empilage principale :
Le poussoir 3 pousse les briques/blocs alimentés vers le plateau de palettisation. Ce dernier avance jusqu'à la position d'empilage, puis le poussoir 4 descend et arrête les briques/blocs sur le plateau. Le plateau se retire alors, et les briques/blocs tombent et s'empilent successivement, formant ainsi une palette. Le poussoir 4 est commandé par un servomoteur, ce qui permet de réserver les emplacements pour chariot élévateur. Une fois la palette formée, il descend jusqu'au fond, où des rouleaux acheminent la palette de briques empilées vers le cerclage horizontal et vertical, puis l'emballage avec des feuillards en acier et en plastique PET.

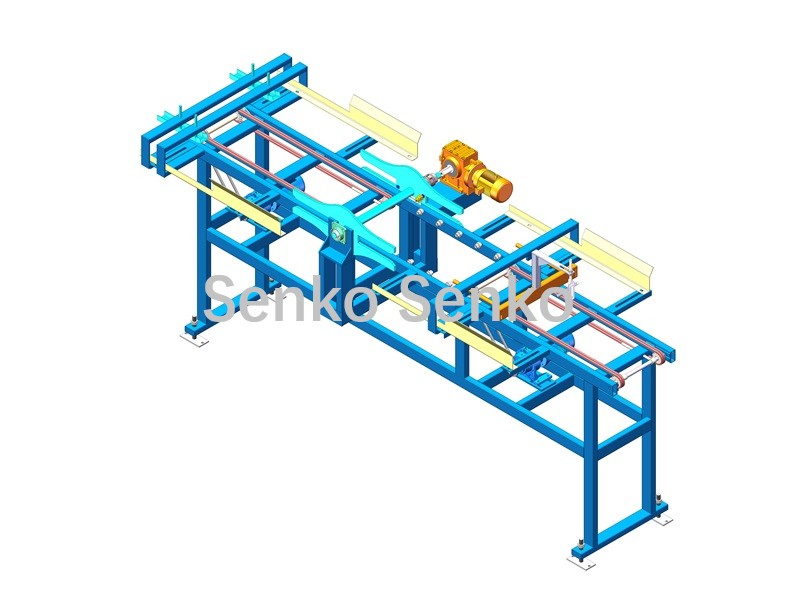

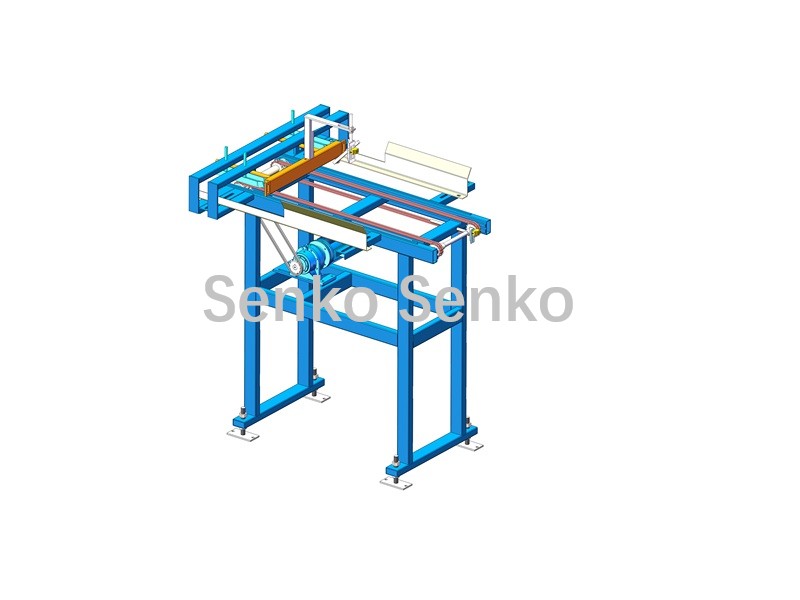

Pousseur/retourneur de palettes :
Une fois les briques séparées, la palette vide est acheminée par une chaîne. Un mécanisme de retournement peut être installé sur le convoyeur à chaîne pour retourner la palette vide, qui est ensuite poussée dans la palettiseur.

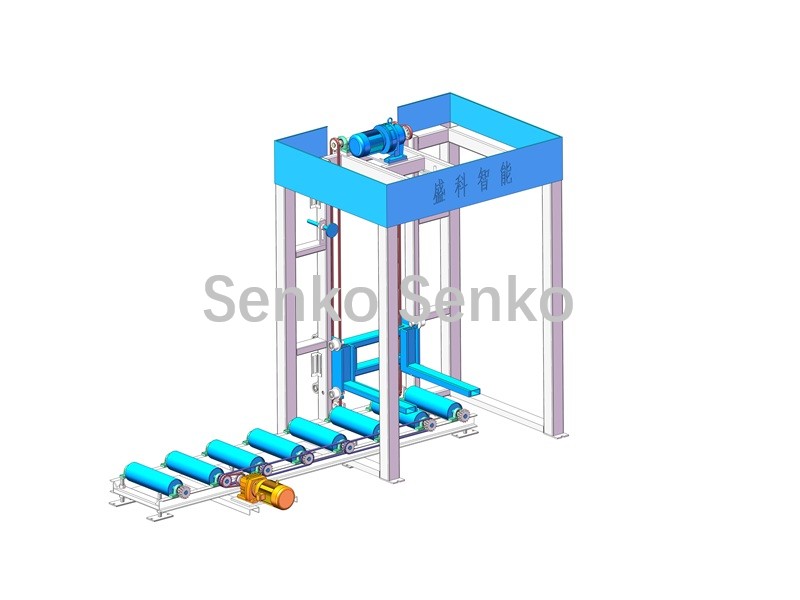

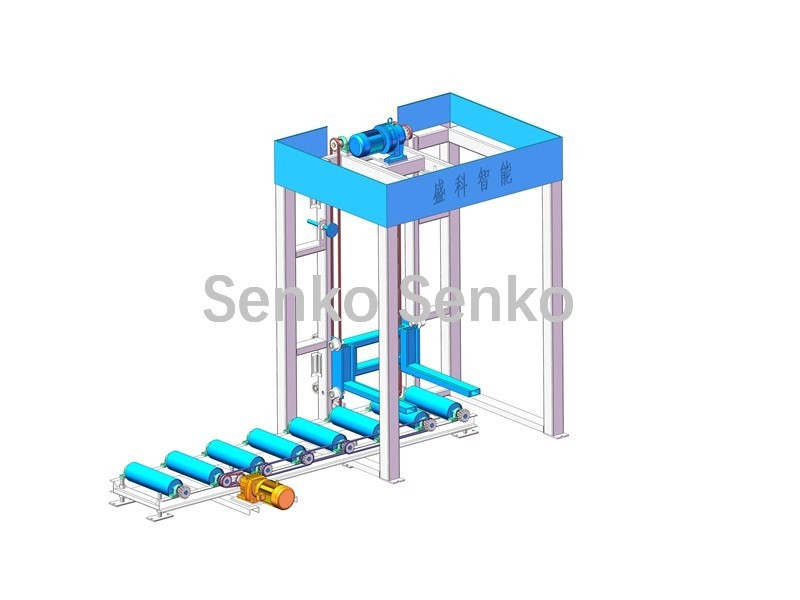

Machine de palettisation/Empileuse de palettes :
Les palettes vides sont introduites une à une et descendent pour être empilées. Une fois la pile constituée, elle descend jusqu'au fond et le convoyeur achemine les palettes empilées vers l'extérieur, où elles sont prises en charge par un chariot élévateur.

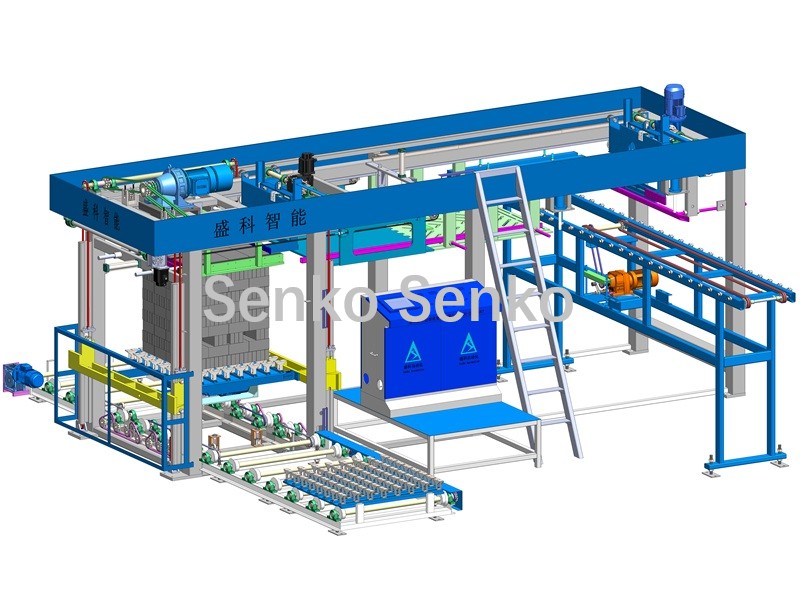

Affichage de la structure :
Informations sur les paramètres :
| Article | MDJ-Z1200B |
| Poids | 12 tonnes |
| Taille de l'équipement | 16000×7000×3200mm |
| Puissance totale | 28 kW |
| Hauteur maximale du produit | 200 mm (personnalisable) |
| Gamme de tailles de plateaux | 1400-850 mm (Personnalisable) |
| Forme d'empilement | Empilement en croix rectangulaire ou carré |
| Cycle d'empilement | 18 à 23 secondes par couche |
| Taille d'empilement maximale | 1200×1200×1450 mm |
| Puissance du moteur de l'élévateur à piles | 7,5 kW |
| Puissance du moteur de plateau tournant empilable | 1,1 kW |
| puissance du moteur de poussée | 4,8 kW (Servo) |
| deuxième puissance du moteur de poussée | 2,0 kW |
| Paiement | T/T ou L/C à vue |
| Origine du produit | Quanzhou, Fujian, Chine |
| Port maritime | Xiamen |
| Délai de mise en œuvre | 15 jours |

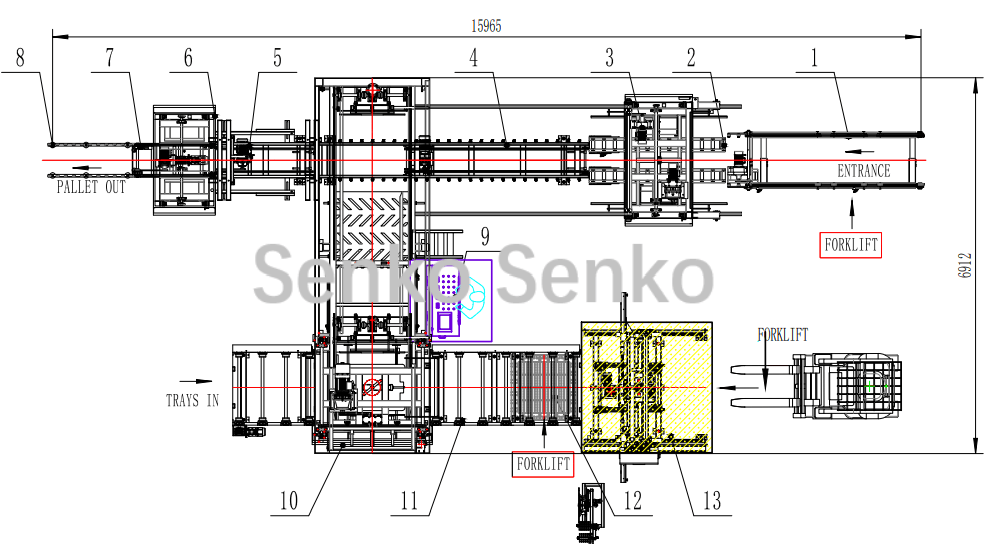

Plan du projet
| 1. Cadre de déchargement des palettes | 2. Rouleau de déchargement des palettes | 3. Élévateur de palettes | 4. Convoyeur à palettes | 5. Pousseur de palettes |
| 6. Machine de palettisation | 7. Sortie des palettes par le convoyeur | 8. Porte-palette | 9. Armoire de commande électronique | 10. Machine d'empilage |
| 11. Plateau empilable | 12, Convoyeur à plateaux | 13. Machine d'emballage/de déballage |
Produits durcis empilés :
